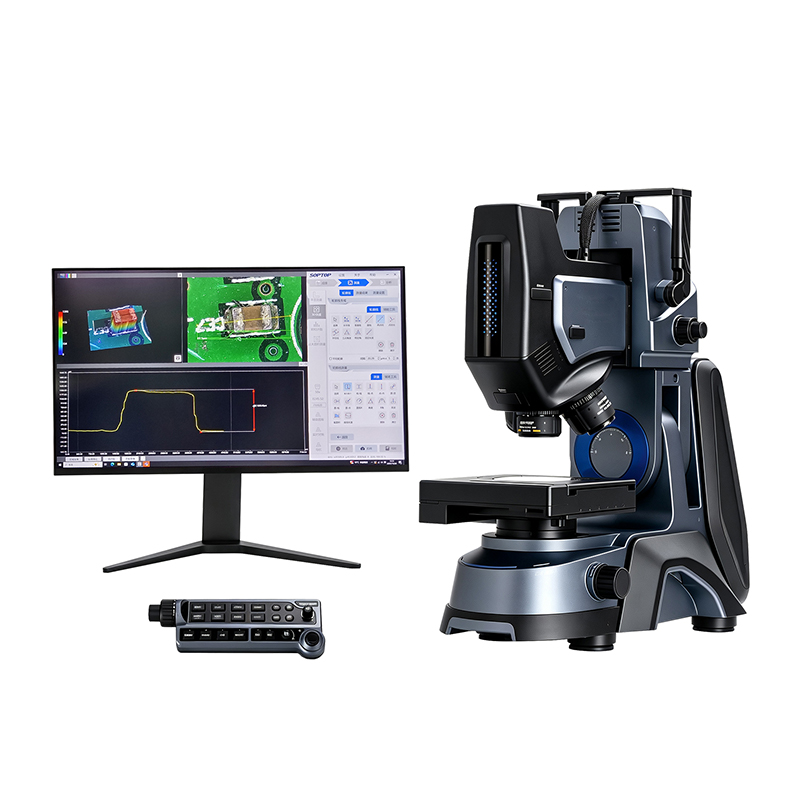

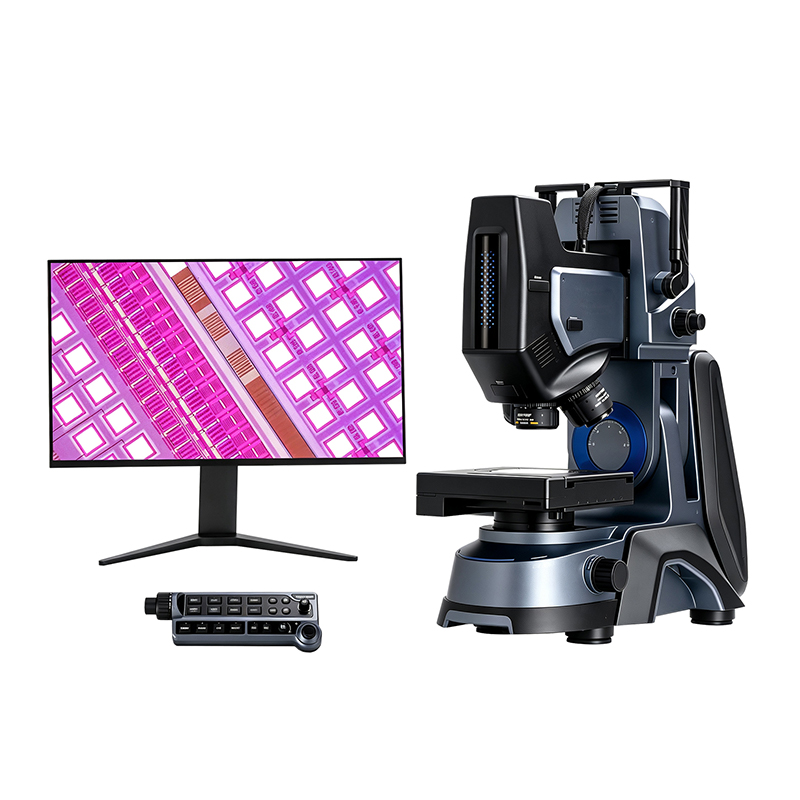

DMS1000 3D-Mikroskop mit erweiterter Schärfentiefe

Produktparameter:

Dieses 3D-Ultra-Deep-Focus-Mikroskop der nächsten Generation liefert außergewöhnlich hochauflösende Bilder und ein nahtloses Benutzererlebnis. Durch die Integration eines telezentrischen optischen Systems mit kontinuierlichem Zoom, einer Multimode-Beleuchtung, eines hochpräzisen motorisierten Bewegungsmechanismus und einer leistungsstarken Analysesoftware bietet es eine umfassende digitale Lösung für Präzisionsinspektion und topografische Analyse.
Intelligentes integriertes Steuerungssystem
Kernfunktionen – einschließlich Vergrößerungsumschaltung, Fokuseinstellung, Tischbewegung und Winkelneigung – sind vollständig motorisiert. Das System unterstützt mehrere Steuerungsmethoden (Controller, Handrad und Software) und ermöglicht die funktionale Verknüpfung zwischen Komponenten. Die Vergrößerungsumschaltung ist motorisiert und mit einem dualen Z-Achsen-Mechanismus gekoppelt: Die obere Z-Achse bietet einen Verfahrbereich von 51 mm mit einer Fokussierungsauflösung von 0,1 μm, während die untere Z-Achse einen Bereich von 50 mm bietet. Dieses Design gewährleistet einen einfachen, effizienten Betrieb und reduziert menschliche Fehler erheblich.

01Details 02Angebotsanfrage

Klare Visualisierung feiner Topographie und flexible mehrdimensionale Beobachtung
Ausgestattet mit einem professionellen telezentrischen optischen System mit kontinuierlichem Zoom bietet das Mikroskop einen Gesamtvergrößerungsbereich von 20–7500X und ermöglicht so einen schnellen Wechsel zwischen hoher und niedriger Vergrößerung. Es verfügt über verschiedene Beleuchtungsoptionen – einschließlich koaxialer Auflicht-, koaxialer Platten-, Ring-, segmentierter Ring-, Hybrid- und Durchlichtbeleuchtung – um den Beobachtungsanforderungen von Proben mit unterschiedlichen Materialien und Oberflächeneigenschaften gerecht zu werden.
Es nutzt einen hochpräzisen motorisierten XYZ-Tisch (Oberfläche 230 x 245 mm) mit einem maximalen Verfahrbereich von 100 x 100 mm und einer Tragfähigkeit von 5 kg. Sowohl der Tisch als auch der Mikroskoprahmen unterstützen eine Drehung und Neigung um ±90° mit Winkelerkennung und ermöglichen so eine umfassende Beobachtung von Oberflächenunregelmäßigkeiten, Spalten und Querschnitten aus mehreren Winkeln, um komplexe mikrotopografische Details zu erfassen. Es stehen verschiedene Industriekameraoptionen zur Verfügung, die Auflösungen von bis zu 12 Megapixeln unterstützen und hochauflösende Bilder mit hoher Bildrate für klare, flüssige Bilder ausgeben.

Überlegene Bildverarbeitung und revolutionäre mehrdimensionale Messung
Das System basiert auf spezieller professioneller Software und vereint Tiefenfokus- und hochauflösende Bildgebungsfunktionen, sodass mit einem Klick sowohl planare 2D- als auch volumetrische 3D-Bilder erstellt werden können. Es unterstützt vollautomatische 2D- und 3D-Stitching-Scans mit einer maximalen Stitching-Auflösung von 60.000 x 60.000 Pixeln. ...Pixel, die die Bildgebung in mehreren Regionen unterstützen.
Seine Fähigkeiten umfassen eine breite Palette von Inspektionsfunktionen – einschließlich Schnellmessung, Cross-Field-of-View-Messung, planare Messung, Punkthöhenmessung, automatische Messung, 3D-Messung, Profilmessung und Partikelzählung – und ermöglichen eine effiziente Analyse von Abmessungen, Höhen, Profilen und Partikelstatistiken.
Das System verfügt über ein 28-Zoll-4K-Ultra-High-Definition-Display, einen leistungsstarken i7-Prozessor, 32 GB RAM und eine Speicherkonfiguration mit zwei Laufwerken (SSD-Festplatte). Es unterstützt einen weiten Eingangsspannungsbereich (100–240 VAC) und misst 615 x 346 x 691 mm, wodurch es für Umgebungen wie Labore und Qualitätskontrollwerkstätten geeignet ist; Es wird häufig in Bereichen wie metallografischer Analyse, Komponenteninspektion, Halbleiter und Materialforschung eingesetzt.

Optisches System Telezentrisches kontinuierliches Zoomsystem
Gesamtvergrößerungsbereich 20-7500X
Vergrößerungswechselmodus Elektrisches Schalten
Kamera 1/1,8 Zoll, 3,2 MP, maximale Bildrate 50 fps
1/1,8 Zoll, 5 MP, maximale Bildrate 42 fps
1/1,7 Zoll, 12 MP, maximale Bildrate 30 fps
Beleuchtungsmodi Koaxiale Auflichtbeleuchtung, koaxiale Scheibenbeleuchtung, Ringbeleuchtung, zonierte Ringbeleuchtung, gemischte Beleuchtung, Durchlichtbeleuchtung
Beispielbühne Bühnengröße 230×245mm
Reisebereich Max. 100×100mm
Drehwinkel (mit Winkelerkennung) Max. ±90°
Tragfähigkeit 5 kg
Mikroskopständer Verfahrweg der oberen Z-Achse 51 mm (Fokus-Z-Achsen-Auflösung 0,1 μm)
Oberer Z-Achsen-Steuerungsmodus Elektro-, Handrad-, Controller- und Softwaresteuerung
Unterer Z-Achsen-Verfahrweg 50mm
Unterer Z-Achsen-Steuerungsmodus Elektrische Steuerung und Handradsteuerung
Neigungswinkel (mit Winkelerkennung) ±90°
Controller Ermöglicht eine koordinierte Funktionssteuerung aller Komponenten
Computer 28-Zoll-4K-UHD-LCD-Monitor; CPU: i7; RAM: 32G; Speicher: SSD-Festplatte
Stromversorgung 100–240 VAC, 50/60 Hz
Ausrüstungsdimension 615 x 346 x 691 mm (ohne Computer und Controller)

Bildgebung 2D-Bildgebung, 3D-Bildgebung, Bildverarbeitung, automatisches 2D/3D-Stitching-Scannen (maximales Stitching-Pixel: 60.000 × 60.000), Mehrbereichsaufnahme
Messung Schnellmessung, Querfeldmessung, Flächenmessung, Punkthöhenmessung, automatische Messung, 3D-Messung, Konturmessung, Partikelzählung
